TrackLink1500

TrackLink 1500—USBL跟踪与高速水声通信系统的集成

高可靠、高精度、高性价比,世界上销售最好的USBL水声跟踪系统

TrackLink 1500是一个集成了高速水声通信系统的USBL跟踪系统。利用其标志性的宽带水声扩频(BASS)技术,LinkQuest向用户提供了物美价廉的水下跟踪和通信解决方案。为了满足用户的特殊需要和预算限制,LinkQuest提供了多种不同的型号。

自从2002初该产品推出后,TrackLink水声跟踪系统迅速成为世界上销售最好的USBL跟踪系统。在不到一年的时间内,TrackLink 1500系统已经畅销12个国家,已经成为世界上跟踪1000米以内水下运输工具和目标首选。

TrackLink 1500C:
      这是一个价格低廉,但是非常可靠的系统。它主要面向那些USBL需求量大但是预算又少的客户。

TrackLink 1500MA:
      这是一个高性价比,中等精度的跟踪系统。该系统的精度是1度,它适合那些对价格敏感但是对精度要求又比较高的用户。

TrackLink 1500HA:
      这是一个高精度的USBL跟踪系统,它的精度高达0.25度。


主要特性

      1. 极大地降低用户的费用,同时提高系统的可靠性;
      2. 使用LinkQuest专有的宽带水声扩频(BASS)技术;
      3. 具有很强的抗多径干扰和船体噪声的能力;
      4. 集成了LinkQuest最先进的高速水声通信调制解调器;
      5. 应答器和USBL收发机使用了最节能的DSP技术;
      6. 基于Windows的跟踪软件;直接与收发机相连,不需要专门的桌面单元;收发机非常轻巧,便于在船上安装

主要应用

      1. ROV跟踪导航;
      2. AUV跟踪和通信;
      3. 载人潜水器跟踪和通信;
      4. 测量型拖鱼跟踪;
      5. 水下建造;
      6. 潜水员跟踪和导航;
      7. 系泊设备重定位;

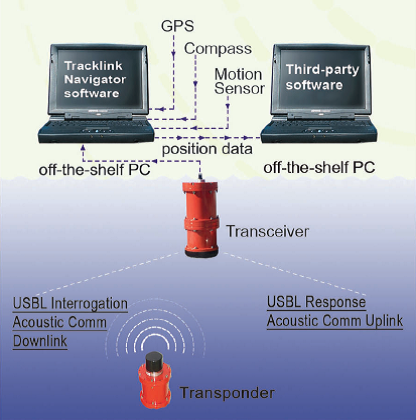

TrackLink导航软件把TrackLink USBL收发机与船上的GPS/DGPS、罗盘和运动传感器通过串行接口连接在一起。通过图片和文字信息把船和目标的位置清晰地显示出来。它还可以与其它计算机连接,以预先定义的格式发送水声通信数据或者定位数据。

TrackLink软件可以与其它第三方的软件平滑连接,这些软件包括:HYPACK、 WinFrog和HYDROpro。

TrackLink软件可以在我们平常使用的PC机上运行,不需要笨重的桌面系统。软件使用非常简单,并且稳健,简单地点击鼠标,系统就开始跟踪任务。

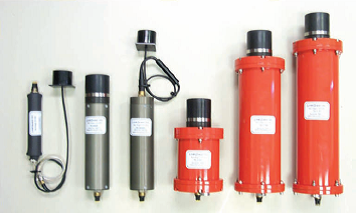

      智能、省电的发送应答器

有多种发送应答器适用于TrackLink水声跟踪系统,所有这些发送应答器都使用了先进的DSP对系统功耗进行管理。在Tracklink系统中还使用了宽带水声扩频技术进一步降低功耗。DSP是可以编程的,大部分时间会呆在待机状态,它会周期性地唤醒来接收水声信号。当被水面的TrackLink收发机唤醒后,发送应答器就会切换到活动模式,做好响应水面收发机的轮询信号。当长时间没有收到信号的时候,发送应答器就会回到待机状态。

每个发送应答器有8个可以配置的地址存储在闪存中,用户可以方便地通过RS-232接口进行地址和其它参数配置。TN1510是一个高功率的全向发送应答器,它使用地址1到8。同时,它还集成了复杂的水声通信功能。TN1505是一个高功率、紧凑的全向发送应答器,它使用地址从9到16。

型号A(即TN1510A)是一个无电池的紧凑型的发送应答器。型号B(TN1510B)配备了碱性C号电池,适合中等时间长度工作区域。TN1505B使用的碱性AA号电池。型号C(TN1510C)内部配置的电池可以使系统工作几年。TN1505C使用的是AA号锂电池。所有的发送应答器工作频率都是31.0到43.2KHz。

所有的发送应答器都有一个高功率选项,可以增加6dB发送功率。该选项在长距离和高噪声环境非常有用。所有带有字母H的型号,例如TN1510BH,表示该型号带有高功率选项。

所有的型号还都有一个远端换能器选项,这时,换能器通过电缆连接到电子外罩。型号后面加一个字母“R”表示该型号具有远端换能器选项。所有的发送应答器都可以配置成为单一的应答器。所有内部供电的发送应答器也都可以外部供电,当切断外部供电时,发送应答器自动地切换到内部供电。
